液晶顯示模塊的分類

　　一、數顯液晶模塊

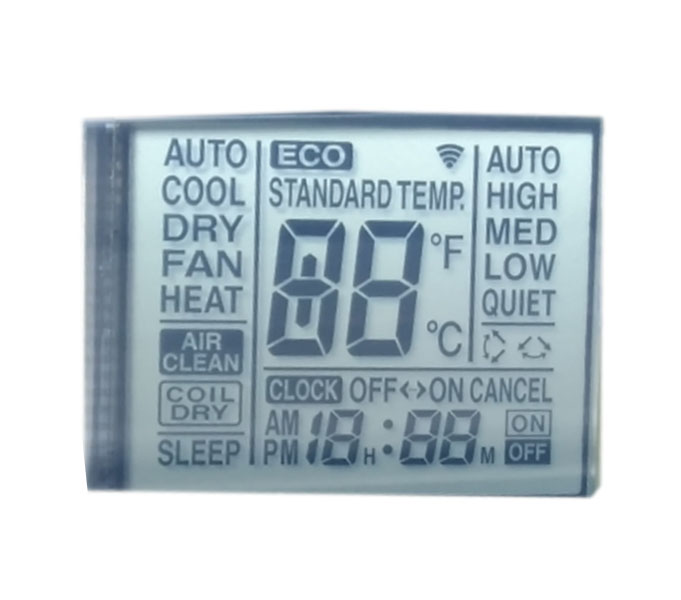

　　數顯液晶模塊是一種由段型液晶顯示器材與專用的集成電路組裝成一體的功用部件，只能顯示數字和一些標識符號。段型液晶顯示器材大多應用在便攜、袖珍設備上。因為達些設備體積小，所以盡可能不將顯示部分設計成獨自的部件，即便一些應用領域需要獨自的顯示組件，那么也應該使其除具有顯示功用外，還應具有一些信息接收、處理、存儲傳遞等功用，因為它們具有某種通用的、特定的功用而受市場的歡迎。常見的的數顯液晶顯示模塊有以下幾種。

　　1.計數模塊

　　這是一種由不同位數的七段型液晶顯示器材與譯碼驅動器，或再加上計數器安裝成的計數顯示部件。它具有記錄、處理、顯示數字的功用。目前我國市場上能夠見到的主要產品有由CD4055譯碼驅動器驅動的單位液晶顯示器材顯示模塊，以及由ICM72ll，ICM7231，ICM7232，CDl4543，UPDl45001，HD44100等集成電路與相應配套的液晶顯示器材組裝成的4位、6位、8位、10位、12位、16位計數模塊。

　　2.計量模塊

　　計量模塊是一種有多位段型液晶顯示器材和具有譯碼、驅動、計數、A/D轉化功用的集成電路片組裝而成的模塊。因為所用的集成電路中具有A/D轉化功用，所以能夠將輸入的模仿量電信號轉化成數字量顯示出來。咱們知道任何物理量，甚至化學量(如酸堿度等)都能夠轉化為模仿電量，所以只要配上必定的傳感器，這種模塊就能夠實現任何量值的碉量和顯示，使用起來十分便利。計量模塊所用的集成電路類型主要有ICL7106、ICL7116、ICL7126、ICL7136、ICL7135、ICL7129等，這些集成電路的功用、特性決議了計量模塊的功用和特性。作為計量產品，按規則必須進行計量鑒定。經計量部門同意在產品上貼有計量合格證。

　　3.計時模塊

　　計時模塊將液晶顯示器材用于計時歷史最久，將一個液晶顯示器材與一塊計時集成電路安裝在一起就是一個功用完整的計時器。聲于它沒有制品掛鐘的外殼，所以稱之為計時模塊。計時模塊盡管用途很廣，但通用、標準型的計時模塊卻很難在市場上買到，只能到電子掛鐘生產廠家去選購或定購適宜的表芯，計時模塊和計數模塊盡管外觀相似，但它們的的顯示方法不同，計時模塊顯示的數字是由兩位一組兩位一組的數字組成的.而計數模塊每位數字均是接連擺放的。因為不少計時模塊還具有定時、控制功用，因而這類模塊可廣泛安裝到一些加電、設備上，如收錄機、CD機、微波爐、電飯煲等電器上。
